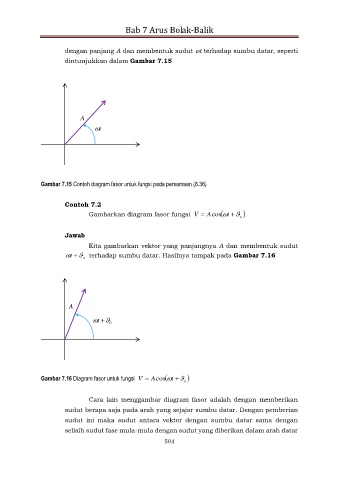

Bab 7 Arus Bolak-Balik

dengan panjang A dan membentuk sudut  t terhadap sumbu datar, seperti
dintunjukkan dalam Gambar 7.15

A

t

Gambar 7.15 Contoh diagram fasor untuk fungsi pada persamaan (8.36)

Contoh 7.2
Gambarkan diagram fasor fungsi V  Acos  t   o 

Jawab
Kita gambarkan vektor yang panjangnya A dan membentuk sudut

 t  terhadap sumbu datar. Hasilnya tampak pada Gambar 7.16
o

A

  
t
0

Gambar 7.16 Diagram fasor untuk fungsi V  Acos  t   o 

Cara lain menggambar diagram fasor adalah dengan memberikan
sudut berapa saja pada arah yang sejajar sumbu datar. Dengan pemberian
sudut ini maka sudut antara vektor dengan sumbu datar sama dengan

selisih sudut fase mula-mula dengan sudut yang diberikan dalam arah datar
504
