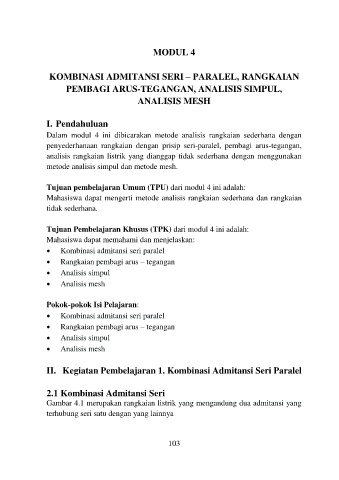

MODUL 4

KOMBINASI ADMITANSI SERI – PARALEL, RANGKAIAN
PEMBAGI ARUS-TEGANGAN, ANALISIS SIMPUL,
ANALISIS MESH

I. Pendahuluan

Dalam modul 4 ini dibicarakan metode analisis rangkaian sederhana dengan
penyederhanaan rangkaian dengan prisip seri-paralel, pembagi arus-tegangan,
analisis rangkaian listrik yang dianggap tidak sederhana dengan menggunakan
metode analisis simpul dan metode mesh.

Tujuan pembelajaran Umum (TPU) dari modul 4 ini adalah:
Mahasiswa dapat mengerti metode analisis rangkaian sederhana dan rangkaian
tidak sederhana.

Tujuan Pembelajaran Khusus (TPK) dari modul 4 ini adalah:
Mahasiswa dapat memahami dan menjelaskan:
 Kombinasi admitansi seri paralel
 Rangkaian pembagi arus – tegangan
 Analisis simpul
 Analisis mesh

Pokok-pokok Isi Pelajaran:
 Kombinasi admitansi seri paralel
 Rangkaian pembagi arus – tegangan
 Analisis simpul
 Analisis mesh

II. Kegiatan Pembelajaran 1. Kombinasi Admitansi Seri Paralel

2.1 Kombinasi Admitansi Seri
Gambar 4.1 merupakan rangkaian listrik yang mengandung dua admitansi yang
terhubung seri satu dengan yang lainnya

103
