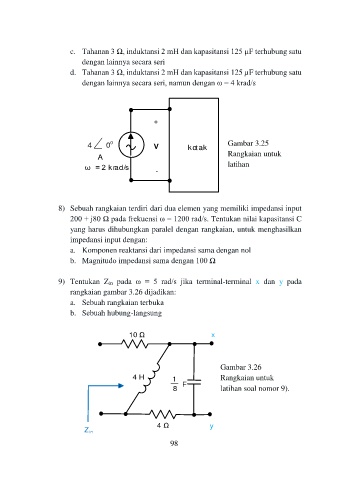

c. Tahanan 3 Ω, induktansi 2 mH dan kapasitansi 125 µF terhubung satu
dengan lainnya secara seri
d. Tahanan 3 Ω, induktansi 2 mH dan kapasitansi 125 µF terhubung satu
dengan lainnya secara seri, namun dengan ω = 4 krad/s
+
0
4 0 V ko tak Gambar 3.25
A Rangkaian untuk
ω = krad/s latihan
- soal nomor 7).
8) Sebuah rangkaian terdiri dari dua elemen yang memiliki impedansi input
200 + j80 Ω pada frekuensi ω = 1200 rad/s. Tentukan nilai kapasitansi C
yang harus dihubungkan paralel dengan rangkaian, untuk menghasilkan
impedansi input dengan:
a. Komponen reaktansi dari impedansi sama dengan nol
b. Magnitudo impedansi sama dengan 100 Ω
9) Tentukan Zin pada ω = 5 rad/s jika terminal-terminal x dan y pada
rangkaian gambar 3.26 dijadikan:
a. Sebuah rangkaian terbuka
b. Sebuah hubung-langsung
1 x
Gambar 3.26
4 H 1 Rangkaian untuk
8 F latihan soal nomor 9).
4 y
Z in
98
