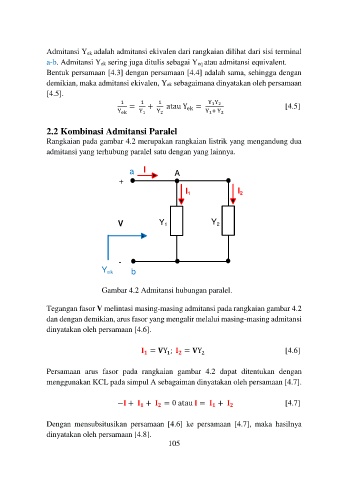

Admitansi Yek adalah admitansi ekivalen dari rangkaian dilihat dari sisi terminal
a-b. Admitansi Yek sering juga ditulis sebagai Yeq atau admitansi equivalent.
Bentuk persamaan [4.3] dengan persamaan [4.4] adalah sama, sehingga dengan
demikian, maka admitansi ekivalen, Yek sebagaimana dinyatakan oleh persamaan
[4.5].
1 1 1 Y 1 Y 2
= + atau Y ek = [4.5]
Y ek Y 1 Y 2 Y 1 + Y 2

2.2 Kombinasi Admitansi Paralel
Rangkaian pada gambar 4.2 merupakan rangkaian listrik yang mengandung dua
admitansi yang terhubung paralel satu dengan yang lainnya.

a I A
+
I 1 I 2

V Y 1 Y 2

-
Y ek b

Gambar 4.2 Admitansi hubungan paralel.

Tegangan fasor V melintasi masing-masing admitansi pada rangkaian gambar 4.2
dan dengan demikian, arus fasor yang mengalir melalui masing-masing admitansi
dinyatakan oleh persamaan [4.6].

= Y ; = Y [4.6]

2

1

Persamaan arus fasor pada rangkaian gambar 4.2 dapat ditentukan dengan
menggunakan KCL pada simpul A sebagaiman dinyatakan oleh persamaan [4.7].

− + + = 0 atau = + [4.7]

Dengan mensubsitusikan persamaan [4.6] ke persamaan [4.7], maka hasilnya
dinyatakan oleh persamaan [4.8].
