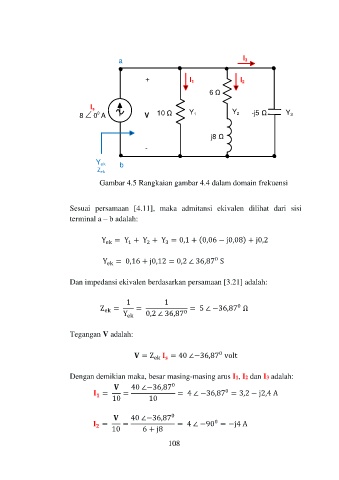

Gambar 4.5 Rangkaian gambar 4.4 dalam domain frekuensi

Sesuai persamaan [4.11], maka admitansi ekivalen dilihat dari sisi
terminal a – b adalah:

Y ek = Y + Y + Y = 0,1 + (0,06 − j0,08) + j0,2
2
3
1

0
Y ek = 0,16 + j0,12 = 0,2 ∠ 36,87 S

Dan impedansi ekivalen berdasarkan persamaan [3.21] adalah:

1 1
0
Z = = = 5 ∠ −36,87 Ω
ek
Y ek 0,2 ∠ 36,87 0

Tegangan V adalah:

0
= Z = 40 ∠−36,87 volt
ek

Dengan demikian maka, besar masing-masing arus I1, I2 dan I3 adalah:

40 ∠−36,87 0
0
= = = 4 ∠ −36,87 = 3,2 − j2,4 A

10 10

40 ∠−36,87 0
0
= = = 4 ∠ −90 = −j4 A

10 6 + j8
