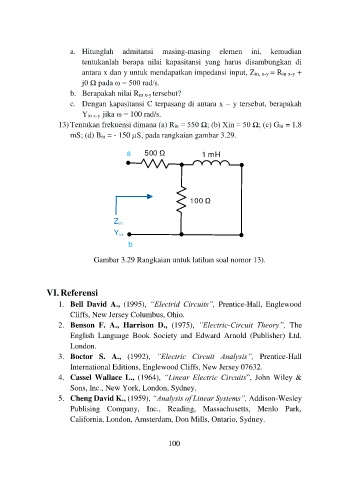

Page 193 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum
P. 193
a. Hitunglah admitansi masing-masing elemen ini, kemudian
tentukanlah berapa nilai kapasitansi yang harus disambungkan di
antara x dan y untuk mendapatkan impedansi input, Zin, x-y = Rin x-y +
j0 Ω pada ω = 500 rad/s.
b. Berapakah nilai Rin x-y tersebut?
c. Dengan kapasitansi C terpasang di antara x – y tersebut, berapakah
Yin x-y jika ω = 100 rad/s.
13) Tentukan frekuensi dimana (a) Rin = 550 Ω; (b) Xin = 50 Ω; (c) Gin = 1,8
mS; (d) Bin = - 150 µS, pada rangkaian gambar 3.29.
a 50 1 mH
100
Z in
Y in
b
Gambar 3.29 Rangkaian untuk latihan soal nomor 13).
VI. Referensi
1. Bell David A., (1995), “Electrid Circuits”, Prentice-Hall, Englewood
Cliffs, New Jersey Columbus, Ohio.
2. Benson F. A., Harrison D., (1975), ”Electric-Circuit Theory”, The
English Language Book Society and Edward Arnold (Publisher) Ltd.
London.
3. Boctor S. A., (1992), ”Electric Circuit Analysis”, Prentice-Hall
International Editions, Englewood Cliffs, New Jersey 07632.
4. Cassel Wallace L., (1964), “Linear Electric Circuits”, John Wiley &
Sons, Inc., New York, London, Sydney.
5. Cheng David K., (1959), “Analysis of Linear Systems”, Addison-Wesley
Publising Company, Inc., Reading, Massachusetts, Menlo Park,
California, London, Amsterdam, Don Mills, Ontario, Sydney.
