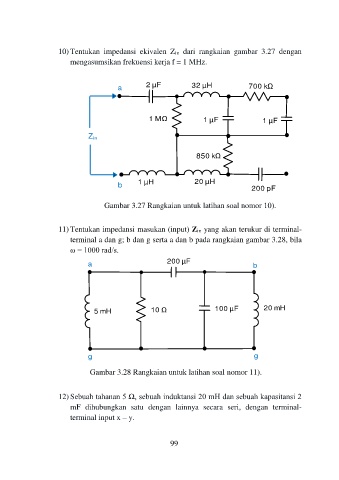

10) Tentukan impedansi ekivalen Zin dari rangkaian gambar 3.27 dengan
mengasumsikan frekuensi kerja f = 1 MHz.
a 2 µF 32 µH 700 k
1 M 1 µF
1 µF
Z in
850 k
1 µH 20 µH
b 200 pF
Gambar 3.27 Rangkaian untuk latihan soal nomor 10).
11) Tentukan impedansi masukan (input) Zin yang akan terukur di terminal-
terminal a dan g; b dan g serta a dan b pada rangkaian gambar 3.28, bila
ω = 1000 rad/s.
a 200 µF b
20 mH
5 mH 100 µF
g g
Gambar 3.28 Rangkaian untuk latihan soal nomor 11).
12) Sebuah tahanan 5 Ω, sebuah induktansi 20 mH dan sebuah kapasitansi 2
mF dihubungkan satu dengan lainnya secara seri, dengan terminal-
terminal input x – y.
99
