Page 203 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

i i 1 i 2

R 1 R 2
+

-

V = V m co s ωt volt
X L1 X C2

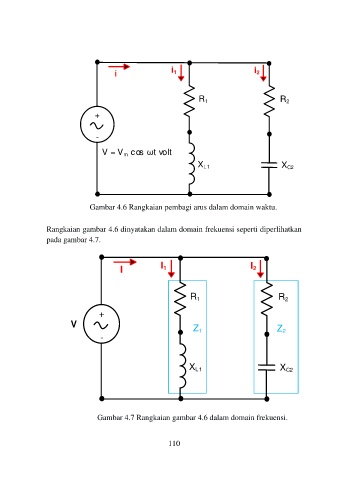

Gambar 4.6 Rangkaian pembagi arus dalam domain waktu.

Rangkaian gambar 4.6 dinyatakan dalam domain frekuensi seperti diperlihatkan
pada gambar 4.7.

I
I I 1 2

R
R 1 2
+
V Z
2
Z 1 Z 2
-

X L1 X C2

Gambar 4.7 Rangkaian gambar 4.6 dalam domain frekuensi.

110
