sin 2t A

+ 0,5 F

2 V 1
0,5 H V 1 A 1 H
4 cos 2 t A
-

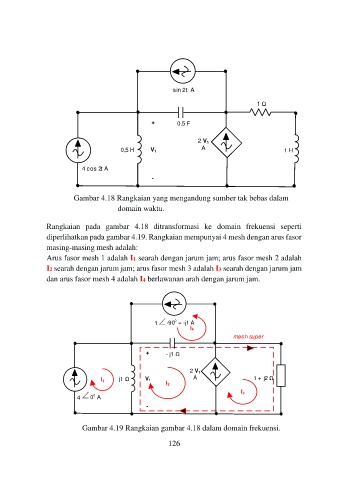

Gambar 4.18 Rangkaian yang mengandung sumber tak bebas dalam
domain waktu.

Rangkaian pada gambar 4.18 ditransformasi ke domain frekuensi seperti
diperlihatkan pada gambar 4.19. Rangkaian mempunyai 4 mesh dengan arus fasor
masing-masing mesh adalah:
Arus fasor mesh 1 adalah I1 searah dengan jarum jam; arus fasor mesh 2 adalah
I2 searah dengan jarum jam; arus fasor mesh 3 adalah I3 searah dengan jarum jam
dan arus fasor mesh 4 adalah I4 berlawanan arah dengan jarum jam.

1 -90 = -j1 A
0

mesh super
+ - j1

2 V 1
j1 V 1 A 1 + j2

0
4 0 A
-

Gambar 4.19 Rangkaian gambar 4.18 dalam domain frekuensi.
126
