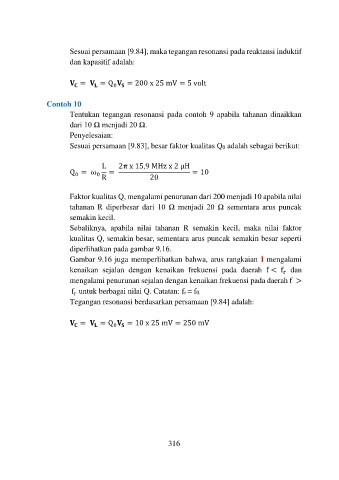

Sesuai persamaan [9.84], maka tegangan resonansi pada reaktansi induktif
dan kapasitif adalah:
= = Q = 200 x 25 mV = 5 volt
0
Contoh 10
Tentukan tegangan resonansi pada contoh 9 apabila tahanan dinaikkan
dari 10 Ω menjadi 20 Ω.
Penyelesaian:
Sesuai persamaan [9.83], besar faktor kualitas Q0 adalah sebagai berikut:
L 2π x 15,9 MHz x 2 µH
Q = ω 0 = = 10
0
R 20
Faktor kualitas Q, mengalami penurunan dari 200 menjadi 10 apabila nilai
tahanan R diperbesar dari 10 Ω menjadi 20 Ω sementara arus puncak
semakin kecil.
Sebaliknya, apabila nilai tahanan R semakin kecil, maka nilai faktor
kualitas Q, semakin besar, sementara arus puncak semakin besar seperti
diperlihatkan pada gambar 9.16.
Gambar 9.16 juga memperlihatkan bahwa, arus rangkaian I mengalami
kenaikan sejalan dengan kenaikan frekuensi pada daerah f < f dan
r
mengalami penurunan sejalan dengan kenaikan frekuensi pada daerah f >
f untuk berbagai nilai Q. Catatan: fr = f0.
r
Tegangan resonansi berdasarkan persamaan [9.84] adalah:
= = Q = 10 x 25 mV = 250 mV
0
316
