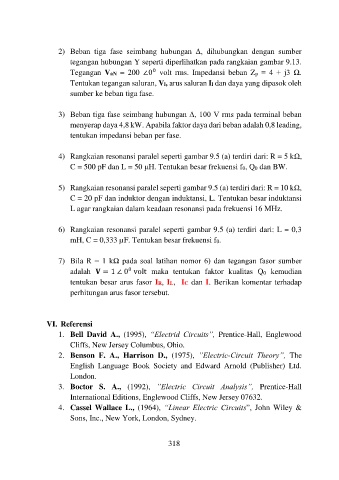

2)  Beban  tiga  fase  seimbang  hubungan  Δ,  dihubungkan  dengan  sumber
                      tegangan hubungan Y seperti diperlihatkan pada rangkaian gambar 9.13.
                                               0
                      Tegangan  VaN  =  200  ∠0   volt  rms.  Impedansi  beban  Zp  =  4  +  j3  Ω.
                      Tentukan tegangan saluran, Vl, arus saluran Il dan daya yang dipasok oleh
                      sumber ke beban tiga fase.

                   3)  Beban tiga fase seimbang hubungan Δ, 100 V rms pada terminal beban
                      menyerap daya 4,8 kW. Apabila faktor daya dari beban adalah 0,8 leading,
                      tentukan impedansi beban per fase.

                   4)  Rangkaian resonansi paralel seperti gambar 9.5 (a) terdiri dari: R = 5 kΩ,
                      C = 500 pF dan L = 50 μH. Tentukan besar frekuensi f0, Q0 dan BW.

                   5)  Rangkaian resonansi paralel seperti gambar 9.5 (a) terdiri dari: R = 10 kΩ,
                      C = 20 pF dan induktor dengan induktansi, L. Tentukan besar induktansi
                      L agar rangkaian dalam keadaan resonansi pada frekuensi 16 MHz.

                   6)  Rangkaian resonansi paralel seperti gambar 9.5 (a) terdiri dari: L = 0,3
                      mH, C = 0,333 µF. Tentukan besar frekuensi f0.

                   7)  Bila R = 1 kΩ pada soal latihan nomor 6) dan tegangan fasor sumber
                                        0
                      adalah     = 1 ∠ 0  volt  maka  tentukan  faktor  kualitas  Q0  kemudian
                      tentukan besar arus fasor IR, IL,  IC dan I. Berikan komentar terhadap
                      perhitungan arus fasor tersebut.


               VI. Referensi
                   1.  Bell  David  A.,  (1995),  “Electrid  Circuits”,  Prentice-Hall,  Englewood
                      Cliffs, New Jersey Columbus, Ohio.
                   2.  Benson  F.  A.,  Harrison  D.,  (1975),  ”Electric-Circuit  Theory”,  The
                      English  Language  Book  Society  and  Edward  Arnold  (Publisher)  Ltd.
                      London.
                   3.  Boctor  S.  A.,  (1992),  ”Electric  Circuit  Analysis”,  Prentice-Hall
                      International Editions, Englewood Cliffs, New Jersey 07632.
                   4.  Cassel  Wallace  L.,  (1964),  “Linear  Electric  Circuits”,  John  Wiley  &
                      Sons, Inc., New York, London, Sydney.



                                                    318
