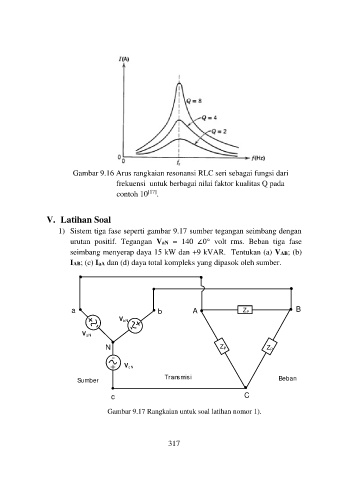

Gambar 9.16 Arus rangkaian resonansi RLC seri sebagai fungsi dari
frekuensi untuk berbagai nilai faktor kualitas Q pada
[17]
contoh 10 .
.
V. Latihan Soal
1) Sistem tiga fase seperti gambar 9.17 sumber tegangan seimbang dengan
urutan positif. Tegangan VaN = 140 ∠0° volt rms. Beban tiga fase
seimbang menyerap daya 15 kW dan +9 kVAR. Tentukan (a) VAB; (b)
IAB; (c) IaA dan (d) daya total kompleks yang dipasok oleh sumber.

B
a b A Z P
V bN

V aN
N Z P Z P
-
+ V cN
Sumber Transmisi Beban

c C
Gambar 9.17 Rangkaian untuk soal latihan nomor 1).

.

317
