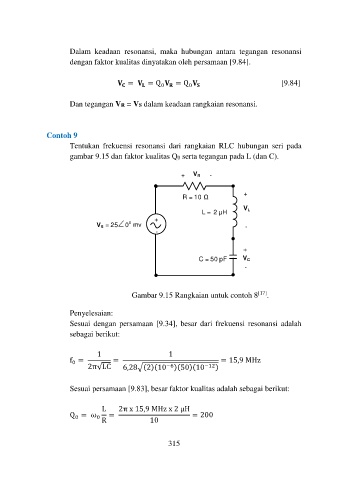

Page 408 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum
P. 408
Dalam keadaan resonansi, maka hubungan antara tegangan resonansi
dengan faktor kualitas dinyatakan oleh persamaan [9.84].
= = Q = Q [9.84]
0
0
Dan tegangan VR = VS dalam keadaan rangkaian resonansi.
Contoh 9
Tentukan frekuensi resonansi dari rangkaian RLC hubungan seri pada
gambar 9.15 dan faktor kualitas Q0 serta tegangan pada L (dan C).
+ V R -
R = 10 +
L = 2 µH V L
0 mv +
V S = 25 0 - -
+
C = 50 pF V C
-
Gambar 9.15 Rangkaian untuk contoh 8 [17] .
Penyelesaian: .
Sesuai dengan persamaan [9.34], besar dari frekuensi resonansi adalah
sebagai berikut:
1 1
f = = = 15,9 MHz
0
−6
2π√LC 6,28√(2)(10 )(50)(10 −12 )
Sesuai persamaan [9.83], besar faktor kualitas adalah sebagai berikut:
L 2π x 15,9 MHz x 2 µH
Q = ω = = 200
0
0
R 10
315
