I0
a1 a2
0,707
I0

BW

fo

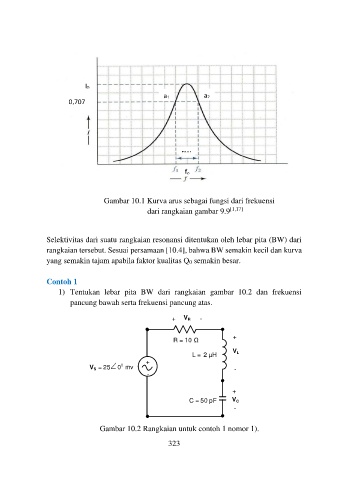

Gambar 10.1 Kurva arus sebagai fungsi dari frekuensi
dari rangkaian gambar 9.9 [1,17]

Selektivitas dari suatu rangkaian resonansi ditentukan oleh lebar pita (BW) dari
rangkaian tersebut. Sesuai persamaan [10.4], bahwa BW semakin kecil dan kurva
yang semakin tajam apabila faktor kualitas Q0 semakin besar.

Contoh 1
1) Tentukan lebar pita BW dari rangkaian gambar 10.2 dan frekuensi
pancung bawah serta frekuensi pancung atas.

+ V R -
+
R = 10

L = 2 µH V L
V S = 25 0 0 mv +
- -
+
C = 50 pF V C
-

Gambar 10.2 Rangkaian untuk contoh 1 nomor 1).

323 .
