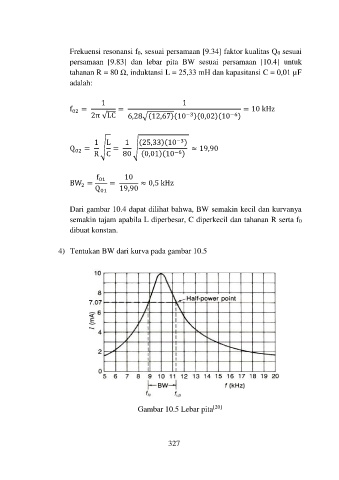

Page 420 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

Frekuensi resonansi f0, sesuai persamaan [9.34] faktor kualitas Q0 sesuai
persamaan [9.83] dan lebar pita BW sesuai persamaan [10.4] untuk
tahanan R = 80 Ω, induktansi L = 25,33 mH dan kapasitansi C = 0,01 µF
adalah:

1 1
f 02 = = = 10 kHz
2π √LC 6,28√(12,67)(10 )(0,02)(10 )
−6
−3

−3
1 L 1 (25,33)(10 )
Q 02 = √ = √ ≈ 19,90
−6
R C 80 (0,01)(10 )

f 10
BW = 01 = ≈ 0,5 kHz
2
Q 01 19,90

Dari gambar 10.4 dapat dilihat bahwa, BW semakin kecil dan kurvanya
semakin tajam apabila L diperbesar, C diperkecil dan tahanan R serta f0
dibuat konstan.

4) Tentukan BW dari kurva pada gambar 10.5

Gambar 10.5 Lebar pita [20]
