Page 418 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

−3
1 L 1 (12,67)(10 )
Q = √ = √ ≈ 4,98
0
−6
R C 160 (0,02)(10 )

f 0 10
BW = = ≈ 2 kHz
160Ω
Q 0 4,98

Faktor kualitas Q0 sesuai persamaan [9.83] dan lebar pita sesuai
persamaan [10.4] untuk tahanan R = 80 Ω adalah:

−3
1 L 1 (12,67)(10 )
Q = √ = √ ≈ 9,95
0
−6
R C 80 (0,02)(10 )

f 10
BW = 0 = ≈ 1 kHz
160Ω
Q 0 9,95

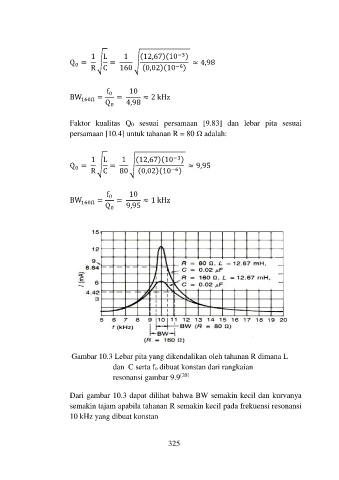

Gambar 10.3 Lebar pita yang dikendalikan oleh tahanan R dimana L
dan C serta fo dibuat konstan dari rangkaian
resonansi gambar 9.9 [20]

Dari gambar 10.3 dapat dilihat bahwa BW semakin kecil dan kurvanya
semakin tajam apabila tahanan R semakin kecil pada frekuensi resonansi
10 kHz yang dibuat konstan
