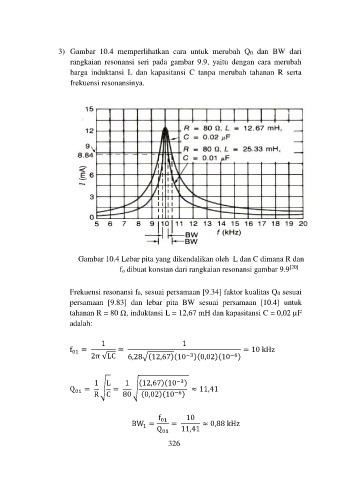

3) Gambar 10.4 memperlihatkan cara untuk merubah Q0 dan BW dari
rangkaian resonansi seri pada gambar 9.9, yaitu dengan cara merubah
harga induktansi L dan kapasitansi C tanpa merubah tahanan R serta
frekuensi resonansinya.
Gambar 10.4 Lebar pita yang dikendalikan oleh L dan C dimana R dan
fo dibuat konstan dari rangkaian resonansi gambar 9.9 [20]
Frekuensi resonansi f0, sesuai persamaan [9.34] faktor kualitas Q0 sesuai
persamaan [9.83] dan lebar pita BW sesuai persamaan [10.4] untuk
tahanan R = 80 Ω, induktansi L = 12,67 mH dan kapasitansi C = 0,02 µF
adalah:
1 1
f 01 = = = 10 kHz
2π √LC 6,28√(12,67)(10 )(0,02)(10 )
−3
−6
−3
1 L 1 (12,67)(10 )
Q 01 = √ = √ ≈ 11,41
−6
R C 80 (0,02)(10 )
f 10
BW = 01 = ≈ 0,88 kHz
1
Q 01 11,41
326
