P. 14
Grafik Komunikasi Teknikal | Tingkatan 4
Langkah 4
P
B
S
A
D Sudut oblik 45° adalah
R lazimnya digunakan untuk
menonjolkan permukaan
yang dikehendaki.
C
Q
Lukis dan hitamkan lengkok ABCD bulatan oblik.

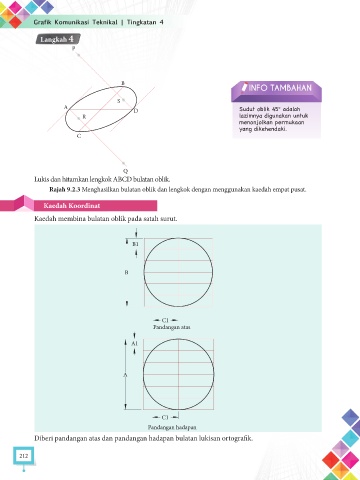

Rajah 9.2.3 Menghasilkan bulatan oblik dan lengkok dengan menggunakan kaedah empat pusat.
Kaedah Koordinat
Kaedah membina bulatan oblik pada satah surut.
B1
B
C1
Pandangan atas
A1
A
C1
Pandangan hadapan
Diberi pandangan atas dan pandangan hadapan bulatan lukisan ortografik.
212
