RBT PT3 Tingkatan 1 Bab 5 Aplikasi Teknologi (5.1 Reka Bentuk Sistem Fertigasi)

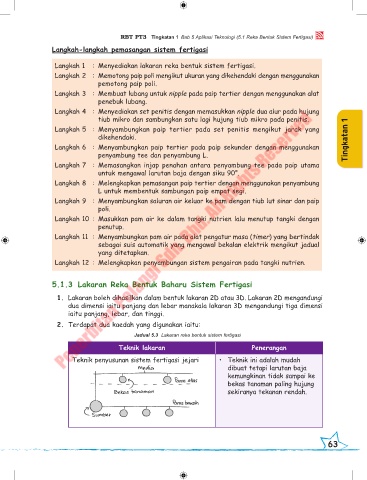

Langkah-langkah pemasangan sistem fertigasi

Langkah 1 : Menyediakan lakaran reka bentuk sistem fertigasi.
Langkah 2 : Memotong paip poli mengikut ukuran yang dikehendaki dengan menggunakan
pemotong paip poli.
Langkah 3 : Membuat lubang untuk nipple pada paip tertier dengan menggunakan alat
penebuk lubang.
Langkah 4 : Menyediakan set penitis dengan memasukkan nipple dua alur pada hujung
tiub mikro dan sambungkan satu lagi hujung tiub mikro pada penitis. 1
Langkah 5 : Menyambungkan paip tertier pada set penitis mengikut jarak yang
dikehendaki.
Langkah 6 : Menyambungkan paip tertier pada paip sekunder dengan menggunakan
penyambung tee dan penyambung L.
Langkah 7 : Memasangkan injap penahan antara penyambung tee pada paip utama
untuk mengawal larutan baja dengan siku 90°.
Langkah 8 : Melengkapkan pemasangan paip tertier dengan menggunakan penyambung
L untuk membentuk sambungan paip empat segi.
Langkah 9 : Menyambungkan saluran air keluar ke pam dengan tiub lut sinar dan paip
poli.
Langkah 10 : Masukkan pam air ke dalam tangki nutrien lalu menutup tangki dengan
penutup.
Langkah 11 : Menyambungkan pam air pada alat pengatur masa (timer) yang bertindak
sebagai suis automatik yang mengawal bekalan elektrik mengikut jadual
yang ditetapkan.
Langkah 12 : Melengkapkan penyambungan sistem pengairan pada tangki nutrien.

5.1.3 Lakaran Reka Bentuk Baharu Sistem Fertigasi
1. Lakaran boleh dihasilkan dalam bentuk lakaran 2D atau 3D. Lakaran 2D mengandungi
dua dimensi iaitu panjang dan lebar manakala lakaran 3D mengandungi tiga dimensi
iaitu panjang, lebar, dan tinggi.
2. Terdapat dua kaedah yang digunakan iaitu:
Jadual 5.3 Lakaran reka bentuk sistem fertigasi
Teknik lakaran Penerangan

Teknik penyusunan sistem fertigasi jejari • Teknik ini adalah mudah
dibuat tetapi larutan baja
kemungkinan tidak sampai ke
bekas tanaman paling hujung
sekiranya tekanan rendah.
