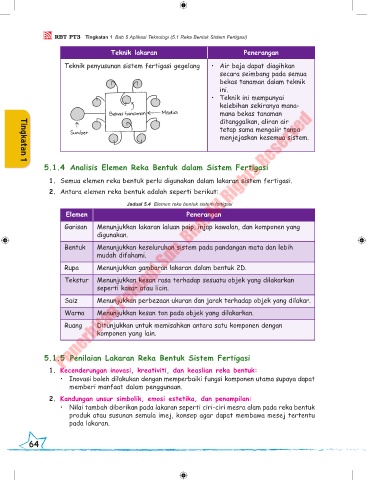

Page 15 - Ranger PT3 Reka Bentuk Teknologi 2020

RBT PT3 Tingkatan 1 Bab 5 Aplikasi Teknologi (5.1 Reka Bentuk Sistem Fertigasi)
Teknik lakaran Penerangan

Teknik penyusunan sistem fertigasi gegelang • Air baja dapat diagihkan
secara seimbang pada semua
bekas tanaman dalam teknik
ini.
• Teknik ini mempunyai
kelebihan sekiranya mana-
mana bekas tanaman
ditanggalkan, aliran air
tetap sama mengalir tanpa
menjejaskan kesemua sistem.

5.1.4 Analisis Elemen Reka Bentuk dalam Sistem Fertigasi
1
1. Semua elemen reka bentuk perlu digunakan dalam lakaran sistem fertigasi.
2. Antara elemen reka bentuk adalah seperti berikut:

Jadual 5.4 Elemen reka bentuk sistem fertigasi
Elemen Penerangan
Garisan Menunjukkan lakaran laluan paip, injap kawalan, dan komponen yang
digunakan.
Bentuk Menunjukkan keseluruhan sistem pada pandangan mata dan lebih
mudah difahami.
Rupa Menunjukkan gambaran lakaran dalam bentuk 2D.
Tekstur Menunjukkan kesan rasa terhadap sesuatu objek yang dilakarkan
seperti kasar atau licin.
Saiz Menunjukkan perbezaan ukuran dan jarak terhadap objek yang dilakar.
Warna Menunjukkan kesan ton pada objek yang dilakarkan.
Ruang Ditunjukkan untuk memisahkan antara satu komponen dengan
komponen yang lain.

5.1.5 Penilaian Lakaran Reka Bentuk Sistem Fertigasi
1. Kecenderungan inovasi, kreativiti, dan keaslian reka bentuk:
• Inovasi boleh dilakukan dengan memperbaiki fungsi komponen utama supaya dapat
memberi manfaat dalam penggunaan.
2. Kandungan unsur simbolik, emosi estetika, dan penampilan:
• Nilai tambah diberikan pada lakaran seperti ciri-ciri mesra alam pada reka bentuk
produk atau susunan semula imej, konsep agar dapat membawa mesej tertentu
pada lakaran.
