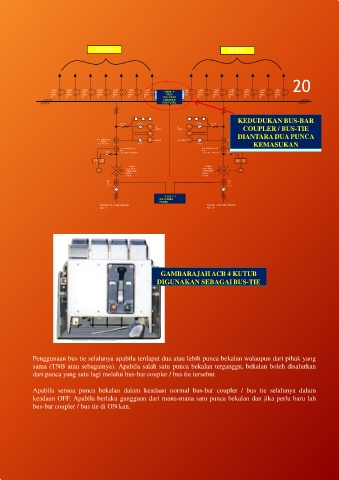

Page 20 - PAPAN SUIS UTAMA VOLTAN RENDAH

BEBAN BEBAN

TP N 20

300A 200A 200A 200A 100A 100A 100A 1 0 0A 100A 100A 150A 200A 200A 300A
TP N TP N TP N TP N TP N TP N TP N 1200A 4- TP N TP N TP N TP N TP N TP N
M C C M C C M C C M C C M C C M C C M C C POLE M C C M C C M C C M C C M C C M C C M C C
B B B B B B B ISOLATOR B B B B B B B
( BUSBAR
COUPLER )
KEDUDUKAN BUS-BAR
R Y B B Y R
IF 3 X V / S V / S IF 3 X
6A V 0 - 0 - V 6A
500V 500V COUPLER / BUS-TIE
PF PF
DIANTARA DUA PUNCA
3 X 1200 / 5A A 0 -1200A 0 -1200A A 3 X 1200 / 5A
1 5 V A 1 5 V A
C L 3 C TS ” A / S A / S C L 3 C TS ” KEMASUKAN
4 X 1200 / 5A 15 4 X 1200 / 5A 15
VA VA
S TF CL 10 P 10 C TS ” CL 10 P 10 C TS ” S TF
6A 6A
I DM I DMT IDMT IDMT
T O/C O/ C E/F
E/ F
1 2 5 0 A 1 2 5 0 A
TP N A C B TP N A C B
ST C / W S / TR IP C / W S / TR IP ST
& KEY & KEY
L O C K L O C K
T.N. T.N.
B B
C . T C . T
T.N.B C.T
METERING
PANEL
FROM T.N.B INCOMING FROM T.N.B INCOMING
NO : 1 NO : 2

GAMBARAJAH ACB 4 KUTUB
DIGUNAKAN SEBAGAI BUS-TIE

Penggunaan bus tie selalunya apabila terdapat dua atau lebih punca bekalan walaupun dari pihak yang
sama (TNB atau sebagainya). Apabila salah satu punca bekalan terganggu, bekalan boleh disalurkan
dari punca yang satu lagi melalui bus-bar coupler / bus tie tersebut.

Apabila semua punca bekalan dalam keadaan normal bus-bar coupler / bus tie selalunya dalam
keadaan OFF. Apabila berlaku gangguan dari mana-mana satu punca bekalan dan jika perlu baru lah
bus-bar coupler / bus tie di ON kan.
