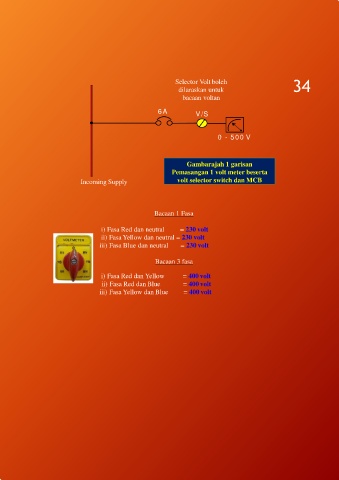

Page 34 - PAPAN SUIS UTAMA VOLTAN RENDAH

Selector Volt boleh 34
dilaraskan untuk
bacaan voltan

6A V /S

0 - 500 V

Gambarajah 1 garisan
Pemasangan 1 volt meter beserta
Incoming Supply volt selector switch dan MCB

Bacaan 1 Fasa

i) Fasa Red dan neutral = 230 volt
ii) Fasa Yellow dan neutral = 230 volt
iii) Fasa Blue dan neutral = 230 volt

Bacaan 3 fasa

i) Fasa Red dan Yellow = 400 volt
ii) Fasa Red dan Blue = 400 volt
iii) Fasa Yellow dan Blue = 400 volt
