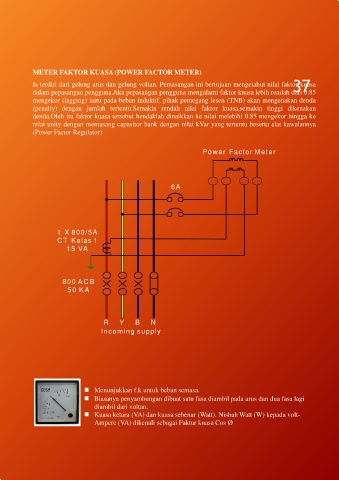

METER FAKTOR KUASA (POWER FACTOR METER)
                                                                                                        37
             Ia terdiri dari gelung arus dan gelung voltan. Pemasangan ini bertujuan mengetahui nilai faktor kuasa
             dalam pepasangan pengguna.Jika pepasangan pengguna mengalami faktor kuasa lebih rendah dari 0.85
             mengekor (lagging) iaitu pada beban induktif, pihak pemegang lesen (TNB) akan mengenakan denda
             (penalty) dengan jumlah tertentu.Semakin rendah nilai faktor kuasa,semakin tinggi dikenakan
             denda.Oleh itu faktor kuasa tersebut hendaklah dinaikkan ke nilai melebihi 0.85 mengekor hingga ke
             nilai unity dengan memasang capasitor bank dengan nilai kVar yang tertentu beserta alat kawalannya
             (Power Factor Regulator)


                                                                        Power Factor Meter






                                                             6A








                     1  X 800/5A
                     CT  Kelas 1
                        15 VA





                       800 A C B
                         50 K A





                                     R     Y    B     N
                                    Incoming supply











                               ◼ Menunjukkan f.k untuk beban semasa.
                               ◼ Biasanya penyambungan dibuat satu fasa diambil pada arus dan dua fasa lagi
                                  diambil dari voltan.
                               ◼ Kuasa ketara (VA) dan kuasa sebenar (Watt). Nisbah Watt (W) kepada volt-
                                  Ampere (VA) dikenali sebagai Faktur kuasa Cos Ø
