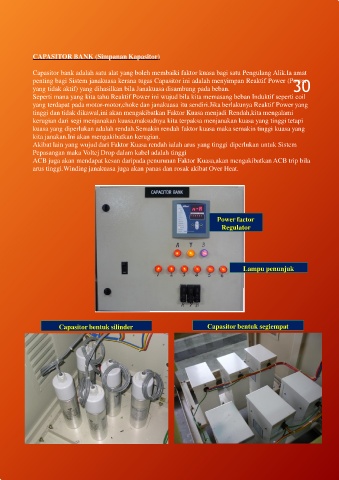

CAPASITOR BANK (Simpanan Kapasitor)

Capasitor bank adalah satu alat yang boleh membaiki faktor kuasa bagi satu Pengulang Alik.Ia amat
30
penting bagi Sistem janakuasa kerana tugas Capasitor ini adalah menyimpan Reaktif Power (Power
yang tidak aktif) yang dihasilkan bila Janakuasa disambung pada beban.
Seperti mana yang kita tahu Reaktif Power ini wujud bila kita memasang beban Induktif seperti coil
yang terdapat pada motor-motor,choke dan janakuasa itu sendiri.Jika berlakunya Reaktif Power yang
tinggi dan tidak dikawal,ini akan mengakibatkan Faktor Kuasa menjadi Rendah,kita mengalami
kerugian dari segi menjanakan kuasa,maksudnya kita terpaksa menjanakan kuasa yang tinggi tetapi
kuasa yang diperlukan adalah rendah.Semakin rendah faktor kuasa maka semakin tinggi kuasa yang
kita janakan.Ini akan mengakibatkan kerugian.
Akibat lain yang wujud dari Faktor Kuasa rendah ialah arus yang tinggi diperlukan untuk Sistem
Pepasangan maka Voltej Drop dalam kabel adalah tinggi
ACB juga akan mendapat kesan daripada penurunan Faktor Kuasa,akan mengakibatkan ACB trip bila
arus tinggi.Winding janakuasa juga akan panas dan rosak akibat Over Heat.

Power factor
Regulator

Lampu penunjuk

Capasitor bentuk segiempat
Capasitor bentuk silinder Capasitor bentuk segiempat
