Page 33 - PAPAN SUIS UTAMA VOLTAN RENDAH

33

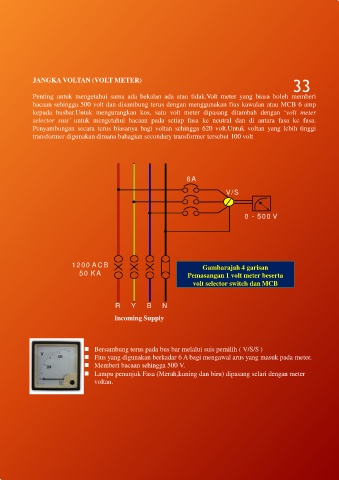

JANGKA VOLTAN (VOLT METER)
Penting untuk mengetahui sama ada bekalan ada atau tidak.Volt meter yang biasa boleh memberi
bacaan sehingga 500 volt dan disambung terus dengan menggunakan fius kawalan atau MCB 6 amp
kepada busbar.Untuk mengurangkan kos, satu volt meter dipasang ditambah dengan ‘volt meter
selector suis’ untuk mengetahui bacaan pada setiap fasa ke neutral dan di antara fasa ke fasa.
Penyambungan secara terus biasanya bagi voltan sehingga 620 volt.Untuk voltan yang lebih tinggi
transformer digunakan dimana bahagian secondary transformer tersebut 100 volt

6A

V/S

0 - 500 V

1200 A C B Gambarajah 4 garisan
50 K A Pemasangan 1 volt meter beserta
volt selector switch dan MCB

R Y B N

Incoming Supply

◼ Bersambung terus pada bus bar melalui suis pemilih ( V/S/S )
◼ Fius yang digunakan berkadar 6 A bagi mengawal arus yang masuk pada meter.
◼ Memberi bacaan sehingga 500 V.
◼ Lampu penunjuk Fasa (Merah,kuning dan biru) dipasang selari dengan meter
voltan.
