Page 36 - PAPAN SUIS UTAMA VOLTAN RENDAH
P. 36

36











                                                                                   A/S



                                                                                         0  - 1200 A
                       3  X  1200/5A CT
                        Kelas 3 15VA










                             1200 A C B
                                50 K A





                                             R    Y     B    N

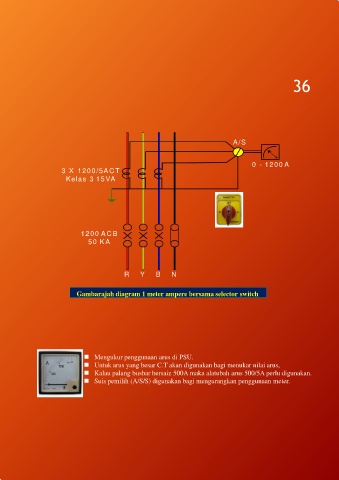

                            Gambarajah diagram 1 meter ampere bersama selector switch











                               ◼ Mengukur penggunaan arus di PSU.
                               ◼ Untuk arus yang besar C.T akan digunakan bagi menukar nilai arus,
                               ◼ Kalau palang busbar bersaiz 500A maka alatubah arus 500/5A perlu digunakan.
                               ◼ Suis pemilih (A/S/S) digunakan bagi mengurangkan penggunaan meter.
