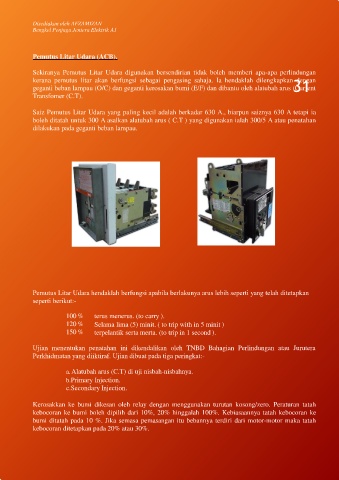

Pemutus Litar Udara (ACB).

Sekiranya Pemutus Litar Udara digunakan bersendirian tidak boleh memberi apa-apa perlindungan
31
kerana pemutus litar akan berfungsi sebagai pengasing sahaja. Ia hendaklah dilengkapkan dengan
geganti beban lampau (O/C) dan geganti kerosakan bumi (E/F) dan dibantu oleh alatubah arus (Current
Transfomer (C.T).

Saiz Pemutus Litar Udara yang paling kecil adalah berkadar 630 A., biarpun saiznya 630 A tetapi ia
boleh ditatah untuk 300 A asalkan alatubah arus ( C.T ) yang digunakan ialah 300/5 A atau penatahan
dilakukan pada geganti beban lampau.

Pemutus Litar Udara hendaklah berfungsi apabila berlakunya arus lebih seperti yang telah ditetapkan
seperti berikut:-

100 % terus menerus. (to carry ).
120 % Selama lima (5) minit. ( to trip with in 5 minit )
150 % terpelantik serta merta. (to trip in 1 second ).

Ujian menentukan penatahan ini dikendalikan oleh TNBD Bahagian Perlindungan atau Jurutera
Perkhidmatan yang diiktiraf. Ujian dibuat pada tiga peringkat:-

a.Alatubah arus (C.T) di uji nisbah-nisbahnya.
b.Primary Injection.
c.Secondary Injection.

Kerosakkan ke bumi dikesan oleh relay dengan menggunakan turutan kosong/zero. Peraturan tatah
kebocoran ke bumi boleh dipilih dari 10%, 20% hinggalah 100%. Kebiasaannya tatah kebocoran ke
bumi ditatah pada 10 %. Jika semasa pemasangan itu bebannya terdiri dari motor-motor maka tatah
kebocoran ditetapkan pada 20% atau 30%.
