METER KUASA (Watt Meter) DAN METER TENAGA WATT /KWH METER
38
Watt meter dan watt hour meter adalah gabungan dari current coil dan voltage coil.Kedua-dua meter
ini dipasang bagi tujuan mengetahui jumlah kuasa yang sedang digunakan serta tenaga yang telah
digunakan di sesuatu bahagian atau beban.Watt dan watt hour meter ini boleh disambung secara siri
dan beserta dengan ampere meter.Bagi nilai arus yang melebihi 100 amp,Current Transformer
diperlukan bagi tujuan pepasangan meter tersebut

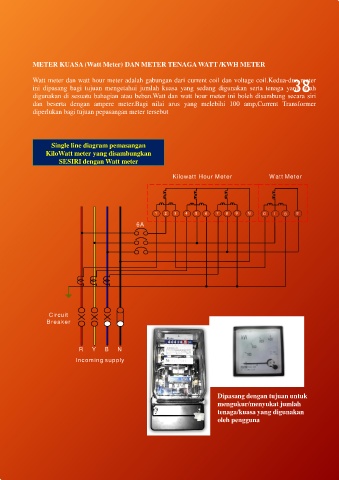

Single line diagram pemasangan
KiloWatt meter yang disambungkan
SESIRI dengan Watt meter
Kilowatt Hour Meter W att Meter
1 2 3 4 5 6 7 8 9 N O I B 8
6A
Circuit
Breaker
R Y B N
Incoming supply
Dipasang dengan tujuan untuk
mengukur/menyukat jumlah
tenaga/kuasa yang digunakan
oleh pengguna
