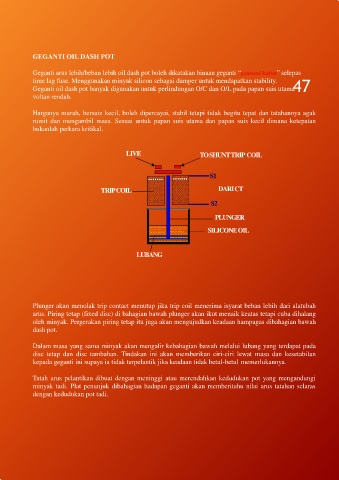

GEGANTI OIL DASH POT
Geganti arus lebih/beban lebih oil dash pot boleh dikatakan binaan geganti “generasi kedua” selepas
Geganti oil dash pot banyak digunakan untuk perlindungan O/C dan O/L pada papan suis utama 47
time lag fuse. Menggunakan minyak silicon sebagai damper untuk mendapatkan stability.
voltan rendah.
Harganya murah, bersaiz kecil, boleh dipercayai, stabil tetapi tidak begitu tepat dan tatahannya agak
rumit dan mengambil masa. Sesuai untuk papan suis utama dan papan suis kecil dimana ketepatan
bukanlah perkara kritikal.
LIVE TO SHUNT TRIP COIL
S1
TRIPCOIL DARI CT
S2
PLUNGER
SILICONE OIL
LUBANG
Plunger akan menolak trip contact menutup jika trip coil menerima isyarat beban lebih dari alatubah
arus. Piring tetap (fixed disc) di bahagian bawah plunger akan ikut menaik keatas tetapi cuba dihalang
oleh minyak. Pergerakan piring tetap itu juga akan mengujudkan keadaan hampagas dibahagian bawah
dash pot.
Dalam masa yang sama minyak akan mengalir kebahagian bawah melalui lubang yang terdapat pada
disc tetap dan disc tambahan. Tindakan ini akan memberikan ciri-ciri lewat masa dan kesetabilan
kepada geganti ini supaya ia tidak terpelantik jika keadaan tidak betul-betul memerlukannya.
Tatah arus pelantikan dibuat dengan meninggi atau merendahkan kedudukan pot yang mengandungi
minyak tadi. Plat penunjuk dibahagian hadapan geganti akan memberitahu nilai arus tatahan selaras
dengan kedudukan pot tadi.
