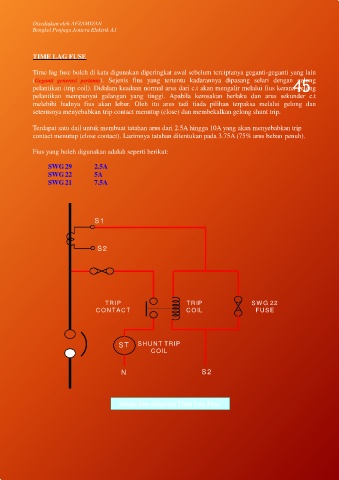

             TIME LAG FUSE

             Time lag fuse boleh di kata digunakan diperingkat awal sebelum terciptanya geganti-geganti yang lain
                                                                                                        45
             (Geganti generasi pertama). Sejenis fius yang tertentu kadarannya dipasang selari dengan gelong
             pelantikan (trip coil). Didalam keadaan normal arus dari c.t akan mengalir melalui fius kerana gelong
             pelantikan mempunyai galangan yang tinggi. Apabila kerosakan berlaku dan arus sekunder c.t
             melebihi hadnya fius akan lebur. Oleh itu arus tadi tiada pilihan terpaksa melalui gelong dan
             seterusnya menyebabkan trip contact menutup (close) dan membekalkan gelong shunt trip.

             Terdapat satu dail untuk membuat tatahan arus dari 2.5A hingga 10A yang akan menyebabkan trip
             contact menutup (close contact). Lazimnya tatahan ditentukan pada 3.75A (75% arus beban penuh).

             Fius yang boleh digunakan adalah seperti berikut:


                  SWG29           2.5A
                  SWG22           5A
                  SWG21           7.5A







                                  S1




                                   S 2










                                      TRIP                        TR IP                  S W G 22
                                   C ON TAC T                     C OIL                    FUSE






                                           S T   S H U NT TRIP
                                                      C OIL



                                            N                           S 2





                                           Single line diagram Time Lag Fuse
