GELUNG TANPA VOLTAN (NO VOLT COIL/UNDER VOLTAGE COIL)

Pemasangan Under Voltage coil sama seperti shunt trip coil.Ia juga dipasang bersama litar kawalan
42
over current relay,Earth Fault Relay atau earth leakage relay.Perbezaan Pemasangan Under Voltage
Relay ini, ia sentiasa memerlukan bekalan untuk tujuan beroperasi.Oleh itu bekalan mestilah di ambil
dari punca bekalan masuk (incoming supply).Apabila under voltage coil tiada bekalan,pemutus litar
tidak dapat di ONkan

6A O C R O C R O C R E FR

A C B U V

R Y B N
Incoming supply

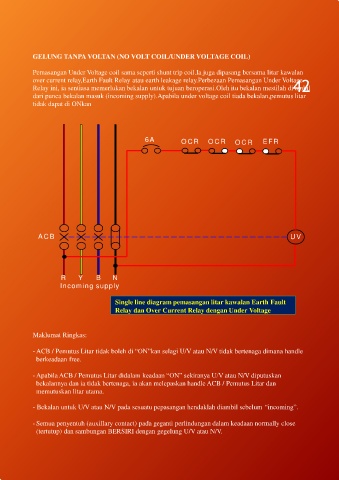

Single line diagram pemasangan litar kawalan Earth Fault
Relay dan Over Current Relay dengan Under Voltage

Maklumat Ringkas:

- ACB / Pemutus Litar tidak boleh di “ON”kan selagi U/V atau N/V tidak bertenaga dimana handle
berkeadaan free.

- Apabila ACB / Pemutus Litar didalam keadaan “ON” sekiranya U/V atau N/V diputuskan
bekalannya dan ia tidak bertenaga, ia akan melepaskan handle ACB / Pemutus Litar dan
memutuskan litar utama.

- Bekalan untuk U/V atau N/V pada sesuatu pepasangan hendaklah diambil sebelum “incoming”.

- Semua penyentuh (auxillary contact) pada geganti perlindungan dalam keadaan normally close
(tertutup) dan sambungan BERSIRI dengan gegelung U/V atau N/V.
