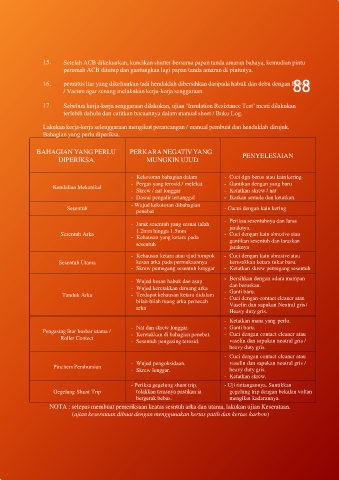

Page 88 - PAPAN SUIS UTAMA VOLTAN RENDAH

15. Setelah ACB dikeluarkan, kuncikan shutter bersama papan tanda amaran bahaya, kemudian pintu
perumah ACB ditutup dan gantungkan lagi papan tanda amaran di pintunya.

88
16. pemutus ltar yang dikeluarkan tadi hendaklah dibersihkan daripada habuk dan debu dengan Blower
/ Vacum agar senang melakukan kerja-kerja senggaraan.

17. Sebelum kerja-kerja senggaraan dilakukan, ujian ’Insulation Resistance Test’ mesti dilakukan
terlebih dahulu dan catitkan bacaannya dalam manual sheet / Buku Log.

Lakukan kerja-kerja selenggaraan mengikut perancangan / manual pembuat dan hendaklah dirujuk.
Bahagian yang perlu diperiksa.

BAHAGIAN YANG PERLU PERKARA NEGATIVYANG PENYELESAIAN
DIPERIKSA. MUNGKIN UJUD

- Kekotoran bahagian dalam - Cuci dgn berus atau kain kering
- Pergas yang terosid / melekat - Gantikan dengan yang baru
Kendalian Mekanikal
- Skrew / nat longgar - Ketatkan skrew / nat
- Dawai pengalir tertanggal - Ikatkan semula dan ketatkan.
- Wujud kekotoran dibahagian
Sesentuh - Cucui dengan kain kering
penebat
- Periksa sesentuhnya dan laras
- Jarak sesentuh yang sesuai ialah
1.2mm hingga 1.5mm jaraknya.
Sesentuh Arka - Cuci dengan kain abrasive atau
- Kehausan yang ketara pada
sesentuh gantikan sesentuh dan laraskan
jaraknya
- Kehausan ketara atau ujud tompok - Cuci dengan kain abrasive atau
Sesentuh Utama kesan arka pada permukaannya kerosakkan ketara tukar baru.
- Skrew pemegang sesentuh longgar - Ketatkan skrew pemegang sesentuh
- Bersihkan dengan udara mampan
- Wujud kesan habuk dan asap
- Wujud keretakkan diruang arka dan beruskan.
Tanduk Arka - Terdapat kehausan ketara didalam - Ganti baru.
- Cuci dengan contact cleaner atau
bilah-bilah ruang arka pemecah
arka Vaselin dan sapukan Neutral gris/
Heavy duty gris.
- Ketatkan mana yang perlu.
- Nat dan skrew longgar. - Ganti baru.
Pengasing litar busbar utama / - Keretakkan di bahagian penebat. - Cuci dengan contact cleaner atau
Roller Contect
- Sesentuh pengasing terosid. vaselin dan sapukan neutral gris /
heavy duty gris.
- Cuci dengan contact cleaner atau
- Wujud pengoksidaan. vaselin dan sapukan neutral gris /
Pinchers Pembumian
- Skrew longgar. heavy duty gris.
- Ketatkan skrew.
- Periksa gegelung shunt trip, - Uji rintangannya. Suntikkan
Gegelung Shunt Trip tolakkan terasnya pastikan ia gegelung trip dengan bekalan voltan
bergerak bebas. mengikut kadarannya.
NOTA : selepas membuat pemeriksaan keatas sesntuh arka dan utama, lakukan ujian Keserataan.
(ujian keserataan dibuat dengan menggunakan kertas putih dan kertas karbon)
