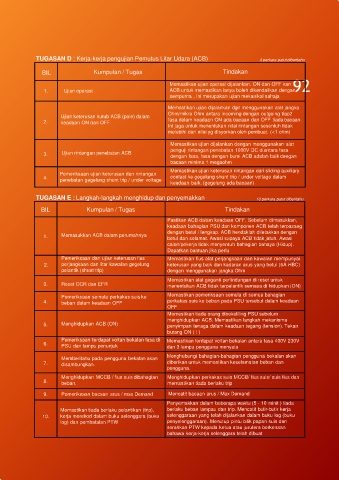

Page 92 - PAPAN SUIS UTAMA VOLTAN RENDAH

TUGASAN D : Kerja-kerja pengujian Pemutus Litar Udara (ACB) 4 perkara patut diberitahu

BIL Kumpulan / Tugas Tindakan

Memastikan ujian operasi dijalankan. ON dan OFF kan 92
1. Ujian operasi ACB untuk memastikan ianya boleh dikendalikan dengan
sempurna . Ini merupakan ujian mekanikal sahaja

Memastikan ujian dijalankan dgn menggunakan alat jangka
Ohm/mikro Ohm antara incoming dengan outgoing tiap2
Ujian keterusan kutub ACB (pole) dalam
2. keadaan ON dan OFF fasa dalam keadaan ON ada bacaan dan OFF tiada bacaan.
Ini juga untuk menentukan nilai rintangan sesentuh tidak
melebihi dari nilai yg disyorkan oleh pembuat. (<1 ohm)

Memastikan ujian dijalankan dengan menggunakan alat
penguji rintangan penebatan 1000V DC diantara fasa
3. Ujian rintangan penebatan ACB dengan fasa, fasa dengan bumi ACB adalah baik dengan
bacaan minima 1 megaohm
Memastikan ujian keterusan rintangan dari sliding auxiliary
Pemeriksaan ujian keterusan dan rintangan
4. contact ke gegelung shunt trip / under voltage dalam
penebatan gegelung shunt trip / under voltage
keadaan baik. (gegelung ada bacaan)
TUGASAN E : Langkah-langkah menghidup dan penyemakkan 10 perkara patut diberitahu
BIL Kumpulan / Tugas Tindakan

Pastikan ACB dalam keadaan OFF. Sebelum dimasukkan,
keadaan bahagian PSU dan komponen ACB telah terpasang
dengan betul / lengkap. ACB hendaklah diletakkan dengan
1. Memasukkan ACB dalam perumahnya betul dan selamat. Awasi supaya ACB tidak jatuh. Awasi
calon/pekerja tidak menyentuh bahagian bahaya (Hidup).
Dapatkan bantuan jika perlu
Pemeriksaan dan ujian keterusan fius Memastikan fius alat perjangkaan dan kawalan mempunyai
2. perjangkaan dan litar kawalan gegelung keterusan yang baik dan kadaran arus yang betul (6A HBC)
pelantik (shunt trip) dengan menggunakan jangka Ohm
Memastikan alat geganti perlindungan di reset untuk
3. Reset OCR dan EFR menentukan ACB tidak terpelantik semasa di hidupkan (ON)
Pemeriksaan semula perkakas suis ke Memastikan pemeriksaan semula di semua bahagian
4. beban dalam keadaan OFF perkakas suis ke beban pada PSU tersebut dalam keadaan
OFF
Memastikan tiada orang disekeliling PSU sebelum
menghidupkan ACB. Memastikan langkah mekanisma
5. Menghidupkan ACB (ON) penyimpan tenaga dalam keadaan tegang (tension). Tekan
butang ON ( I )
Pemeriksaan terdapat voltan bekalan fasa di Memastikan terdapat voltan bekalan antara fasa 400V 230V
6. PSU dan lampu penunjuk dan 3 lampu pengguna menyala

Menghubungi bahagian-bahagian pengguna bekalan akan
Memberitahu pada pengguna bekalan akan
7. disambungkan. diberikan untuk memastikan keselamatan beban dan
pengguna.
Menghidupkan MCCB / fius suis dibahagian Menghidupkan perkakas suis MCCB/ fius suis/ suis fius dan
8. beban. memastikan tiada berlaku trip

9. Pemeriksaan bacaan arus / max Demand Mencatit bacaan arus / Max Demand
Penyemakkan dalam beberapa waktu (5 - 10 minit ) tiada
Memastikan tiada berlaku pelantikan (trip), berlaku beban lampau dan trip. Mencatit butir-butir kerja
10. kerja merekod dalam buku selenggara (buku selenggaraan yang telah dijalankan dalam buku log (buku
log) dan pembatalan PTW penyelenggaraan). Menutup pintu bilik papan suis dan
serahkan PTW kepada ketua atau jurutera berkenaan
bahawa kerja-kerja selenggara telah dibuat
