Page 90 - PAPAN SUIS UTAMA VOLTAN RENDAH

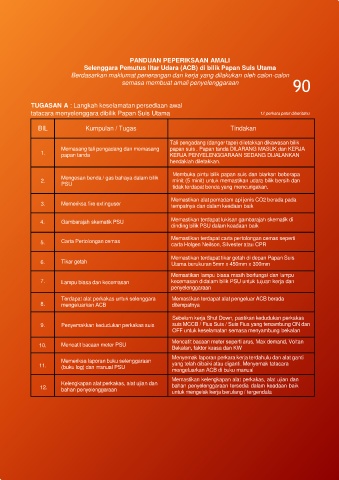

PANDUAN PEPERIKSAAN AMALI
Selenggara Pemutus litar Udara (ACB) di bilik Papan Suis Utama
Berdasarkan maklumat penerangan dan kerja yang dilakukan oleh calon-calon
semasa membuat amali penyelenggaraan 90

TUGASAN A : Langkah keselamatan persediaan awal
tatacara menyelenggara dibilik Papan Suis Utama 12 perkara patut diberitahu

BIL Kumpulan / Tugas Tindakan

Tali pengadang (danger tape) diletakkan dikawasan bilik
Memasang tali pengadang dan memasang papan suis . Papan tanda DILARANG MASUK dan KERJA
1. papan tanda KERJA PENYELENGGARAAN SEDANG DIJALANKAN
hendaklah diletakkan.

Membuka pintu bilik papan suis dan biarkan beberapa
Mengesan benda / gas bahaya dalam bilik
2. minit (5 minit) untuk memastikan udara bilik bersih dan
PSU
tidak terdapat benda yang mencurigakan.
Memastikan alat pemadam api jenis CO2 berada pada
3. Memeriksa fire extinguser tempatnya dan dalam keadaan baik

4. Gambarajah skematik PSU Memastikan terdapat lukisan gambarajah skematik di
dinding bilik PSU dalam keadaan baik

Memastikan terdapat carta pertolongan cemas seperti
5. Carta Pertolongan cemas carta Holgen Neilson, Silvester atau CPR

Memastikan terdapat tikar getah di depan Papan Suis
6. Tikar getah Utama berukuran 5mm x 450mm x 300mm

Memastikan lampu biasa masih berfungsi dan lampu
7. Lampu biasa dan kecemasan kecemasan didalam bilik PSU untuk tujuan kerja dan
penyelenggaraan

Terdapat alat perkakas untuk selenggara Memastikan terdapat alat pengeluar ACB berada
8. mengeluarkan ACB ditempatnya

Sebelum kerja Shut Down, pastikan kedudukan perkakas
9. Penyemakkan kedudukan perkakas suis suis MCCB / Fius Suis / Suis Fius yang tersambung ON dan
OFF untuk keselamatan semasa menyambung bekalan
Mencatit bacaan meter seperti arus, Max demand, Voltan
10. Mencatit bacaan meter PSU Bekalan, faktor kuasa dan KW

Menyemak laporan perkara kerja terdahulu dan alat ganti
Memeriksa laporan buku selenggaraan
11. (buku log) dan manual PSU yang telah dibaiki atau diganti. Menyemak tatacara
mengeluarkan ACB di buku manual
Memastikan kelengkapan alat perkakas, alat ujian dan
Kelengkapan alat perkakas, alat ujian dan
12. bahan penyelenggaraan bahan penyelenggaraan tersedia dalam keadaan baik
untuk mengelak kerja berulang / tergendala
