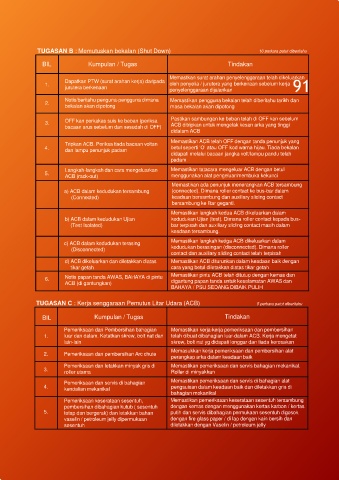

Page 91 - PAPAN SUIS UTAMA VOLTAN RENDAH

TUGASAN B : Memutuskan bekalan (Shut Down) 10 perkara patut diberitahu

BIL Kumpulan / Tugas Tindakan

Memastkan surat arahan penyelenggaraan telah dikeluarkan
Dapatkan PTW (surat arahan kerja) daripada
1. oleh penyelia / jurutera yang berkenaan sebelum kerja 91
jurutera berkenaan
penyelenggaraan dijalankan
Notis/beritahu penguna-pengguna dimana Memastikan pengguna bekalan telah diberitahu tarikh dan
2.
bekalan akan dipotong masa bekalan akan dipotong

3. OFF kan perkakas suis ke beban (periksa Pastikan sambungan ke beban telah di OFF kan sebelum
ACB ditripkan untuk mengelak kesan arka yang tinggi
bacaan arus sebelum dan sesudah di OFF)
didalam ACB
Tripkan ACB. Periksa tiada bacaan voltan Memastikan ACB telah OFF dengan tanda penunjuk yang
4. dan lampu penunjuk padam betul seperti ‘O’ atau OFF kod warna hijau. Tiada bekalan
didapati melalui bacaan jangka volt/lampu pandu telah
padam

Langkah-langkah dan cara mengeluarkan Memastikan tatacara mengeluar ACB dengan betul
5.
ACB (rack-out) menggunakan alat pengeluar/membuka kekunci
Memastikan ada penunjuk menerangkan ACB tersambung
a) ACB dalam kedudukan tersambung (connected). Dimana roller contact ke bus-bar dalam
(Connected) keadaan bersambung dan auxiliary sliding contact
bersambung ke litar geganti.
Memastikan langkah kedua ACB dikeluarkan dalam
b) ACB dalam kedudukan Ujian kedudukan Ujian (test). Dimana roller contact kepada bus-
(Test Isolated) bar terpisah dan auxiliary sliding contact masih dalam
keadaan tersambung.
Memastikan langkah ketiga ACB dikeluarkan dalam
c) ACB dalam kedudukan terasing
(Disconnected) kedudukan berasingan (disconnected). Dimana roller
contact dan auxiliary sliding contact telah terpisah
d) ACB dikeluarkan dan diletakkan diatas Memastikan ACB diturunkan dalam keadaan baik dengan
tikar getah cara yang betul diletakkan diatas tikar getah
6. Notis papan tanda AWAS, BAHAYA di pintu Memastikan pintu ACB telah ditutup dengan kemas dan
digantung papan tanda untuk keselamatan AWAS dan
ACB (di gantungkan)
BAHAYA / PSU SEDANG DIBAIK PULIH

TUGASAN C : Kerja senggaraan Pemutus Litar Udara (ACB) 5 perkara patut diberitahu

BIL Kumpulan / Tugas Tindakan

Pemeriksaan dan Pembersihan bahagian Memastikan kerja-kerja pemeriksaan dan pembersihan
1. luar dan dalam. Ketatkan skrew, bolt nat dan telah dibuat dibahagian luar-dalam ACB. Kerja mengetat
lain-lain skrew, bolt nat yg didapati longgar dan tiada kerosakan
Memasukkan kerja pemeriksaan dan pembersihan alat
2. Pemeriksaan dan pembersihan Arc chute
perangkap arka dalam keadaan baik
Pemeriksaan dan letakkan minyak gris di Memastikan pemeriksaan dan servis bahagian mekanikal.
3. roller utama Roller di minyakkan
Pemeriksaan dan servis di bahagian Memastikan pemeriksaan dan servis di bahagian alat
4. kendalian mekanikal pengsuisan dalam keadaan baik dan diletakkan gris di
bahagian mekanikal
Pemeriksaan keserataan sesentuh, Memastikan pemeriksaan keserataan sesentuh tersambung
pembersihan dibahagian kutub ( sesentuh dengan kemas dengan menggunakan kertas karbon / kertas
5. tetap dan bergerak) dan letakkan bahan putih dan servis dibahagian permukaan sesentuh digosok
vaselin / petroleum jelly dipermukaan dengan fire glass paper / di lap dengan kain bersih dan
sesentuh diletakkan dengan Vaselin / petroleum jelly
