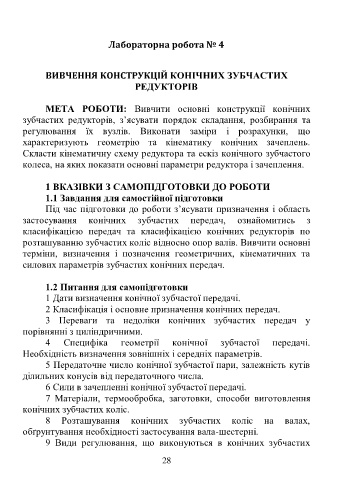

Лабораторна робота № 4

ВИВЧЕННЯ КОНСТРУКЦІЙ КОНІЧНИХ ЗУБЧАСТИХ
РЕДУКТОРІВ

МЕТА РОБОТИ: Вивчити основні конструкції конічних
зубчастих редукторів, з’ясувати порядок складання, розбирання та
регулювання їх вузлів. Виконати заміри і розрахунки, що
характеризують геометрію та кінематику конічних зачеплень.
Скласти кінематичну схему редуктора та ескіз конічного зубчастого
колеса, на яких показати основні параметри редуктора і зачеплення.

1 ВКАЗІВКИ З САМОПІДГОТОВКИ ДО РОБОТИ
1.1 Завдання для самостійної підготовки
Під час підготовки до роботи з’ясувати призначення і область
застосування конічних зубчастих передач, ознайомитись з
класифікацією передач та класифікацією конічних редукторів по
розташуванню зубчастих коліс відносно опор валів. Вивчити основні
терміни, визначення і позначення геометричних, кінематичних та
силових параметрів зубчастих конічних передач.

1.2 Питання для самопідготовки
1 Дати визначення конічної зубчастої передачі.
2 Класифікація і основне призначення конічних передач.
3 Переваги та недоліки конічних зубчастих передач у
порівнянні з циліндричними.
4 Специфіка геометрії конічної зубчастої передачі.
Необхідність визначення зовнішніх і середніх параметрів.
5 Передаточне число конічної зубчастої пари, залежність кутів
ділильних конусів від передаточного числа.
6 Сили в зачепленні конічної зубчастої передачі.
7 Матеріали, термообробка, заготовки, способи виготовлення
конічних зубчастих коліс.
8 Розташування конічних зубчастих коліс на валах,
обґрунтування необхідності застосування вала-шестерні.
9 Види регулювання, що виконуються в конічних зубчастих

28
