редукторах.
10 Як перевірити правильність регулювання конічного
зубчастого зачеплення?

1.3 Рекомендована література
1. Деталі машин: підручник : затверджено МОН України / А. В.
Міняйло та ін. – К.: Агроосвіта, 2013. – 448 с.

2 ВКАЗІВКИ ДО САМОСТІЙНОЇ ПІДГОТОВКИ

1 Опис конструкції редуктора
Геометрія конічних зубчастих передач має свою специфіку.
Одна з відмінностей конічних зачеплень від циліндричних полягає в
тому, що замість початкових та ділильних циліндрів введені поняття
початкових і ділильних конусів, як правило ці конуси співпадають,
тому що кутове корегування для конічних коліс практично не
застосовують. Сума кутів δ1 і δ2 складає кут між осями передачі,
який, як правило дорівнює Σ = 90° (ортогональна передача). Слід
відмітити, що прямий кут застосовують для тільки з міркувань
зручності виготовлення корпусних деталей, при нарізанні ж самих
зубчастих коліс значення міжосьового кута не рівне 90° не створює
додаткових труднощів для технології.

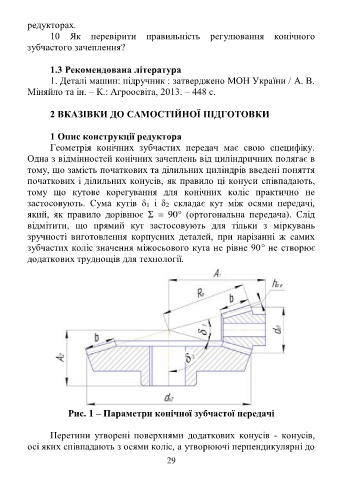

Рис. 1 – Параметри конічної зубчастої передачі

Перетини утворені поверхнями додаткових конусів - конусів,
осі яких співпадають з осями коліс, а утворюючі перпендикулярні до

29
