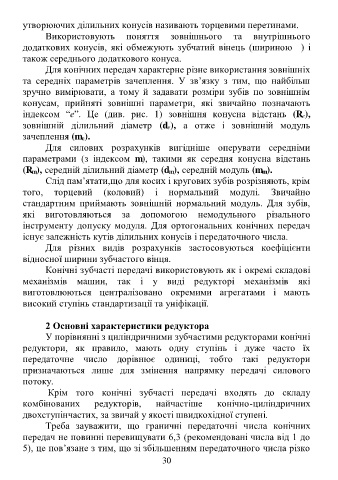

утворюючих ділильних конусів називають торцевими перетинами.
Використовують поняття зовнішнього та внутрішнього
додаткових конусів, які обмежують зубчатий вінець (шириною b) і
також середнього додаткового конуса.
Для конічних передач характерне різне використання зовнішніх
та середніх параметрів зачеплення. У зв’язку з тим, що найбільш
зручно вимірювати, а тому й задавати розміри зубів по зовнішнім
конусам, прийняті зовнішні параметри, які звичайно позначають
індексом “е”. Це (див. рис. 1) зовнішня конусна відстань (Rе),
зовнішній ділильний діаметр (dе), а отже і зовнішній модуль
зачеплення (me).
Для силових розрахунків вигідніше оперувати середніми
параметрами (з індексом m), такими як середня конусна відстань
(Rm), середній ділильний діаметр (dm), середній модуль (mm).
Слід пам’ятати,що для косих і кругових зубів розрізняють, крім
того, торцевий (коловий) і нормальний модулі. Звичайно
стандартним приймають зовнішній нормальний модуль. Для зубів,
які виготовляються за допомогою немодульного різального
інструменту допуску модуля. Для ортогональних конічних передач
існує залежність кутів ділильних конусів і передаточного числа.
Для різних видів розрахунків застосовуються коефіцієнти
відносної ширини зубчастого вінця.
Конічні зубчасті передачі використовують як і окремі складові
механізмів машин, так і у виді редукторі механізмів які
виготовлюються централізовано окремими агрегатами і мають
високий ступінь стандартизації та уніфікації.

2 Основні характеристики редуктора
У порівнянні з циліндричними зубчастими редукторами конічні
редуктори, як правило, мають одну ступінь і дуже часто їх
передаточне число дорівнює одиниці, тобто такі редуктори
призначаються лише для змінення напрямку передачі силового
потоку.
Крім того конічні зубчасті передачі входять до складу
комбінованих редукторів, найчастіше конічно-циліндричних
двохступінчастих, за звичай у якості швидкохідної ступені.
Треба зауважити, що граничні передаточні числа конічних
передач не повинні перевищувати 6,3 (рекомендовані числа від 1 до
5), це пов’язане з тим, що зі збільшенням передаточного числа різко
30
