Page 123 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

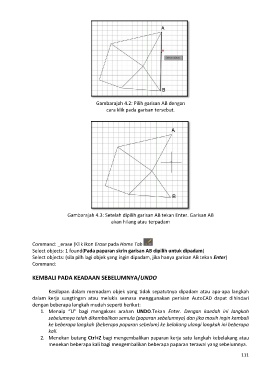

Gambarajah 4.2: Pilih garisan AB dengan
cara klik pada garisan tersebut.

Gambarajah 4.3: Setelah dipilih garisan AB tekan Enter. Garisan AB
akan hilang atau terpadam

Command: _erase (Klik ikon Erase pada Home Tab
Select objects: 1 found(Pada paparan skrin garisan AB dipilih untuk dipadam)
Select objects: (sila pilh lagi objek yang ingin dipadam, jika hanya garisan AB tekan Enter)
Command:

KEMBALI PADA KEADAAN SEBELUMNYA/UNDO

Kesilapan dalam memadam objek yang tidak sepatutnya dipadam atau apa-apa langkah
dalam kerja sungtingan atau melukis semasa menggunakan perisian AutoCAD dapat dihindari
dengan beberapa langkah mudah seperti berikut:
1. Menaip “U” bagi mengakses arahan UNDO.Tekan Enter. Dengan kaedah ini langkah
sebelumnya telah dikembalikan semula (paparan sebelumnya) dan jika masih ingin kembali
ke beberapa langkah (beberapa paparan sebelum) ke belakang ulangi langkah ini beberapa
kali.
2. Menekan butang Ctrl+Z bagi mengembalikan paparan kerja satu langkah kebelakang atau
menekan beberapa kali bagi mengembalikan beberapa paparan terawal yang sebelumnya.

111
