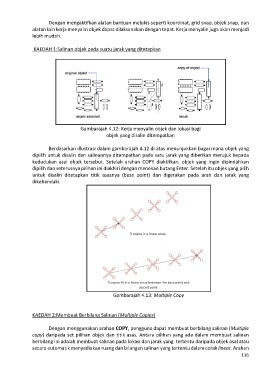

Page 128 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

Dengan mengaktifkan alatan bantuan melukis seperti koordinat, grid snap, objek snap, dan
alatan lain kerja menyalin objek dapat dilaksanakan dengan tepat. Kerja menyalin juga akan menjadi
lebih mudah.

KAEDAH 1:Salinan objek pada suatu jarak yang ditetapkan

Gambarajah 4.12: Kerja menyalin objek dan lokasi bagi
objek yang disalin ditempatkan

Berdasarkan illustrasi dalam gambarajah 4.12 di atas menunjukkan bagai mana objek yang
dipilih untuk disalin dan salinannya ditempatkan pada satu jarak yang diberikan merujuk kepada
kedudukan asal objek tersebut. Setelah arahan COPY diaktifkan, objek yang ingin dipindahkan
dipilih dan seterusnya pilihan ini diakhiri dengan menekan butang Enter. Setelah itu objek yang pilih
untuk disalin ditetapkan titik asasnya (base point) dan digerakan pada arah dan jarak yang
dikehendaki.

Gambarajah 4.13: Multiple Copy

KAEDAH 2:Membuat Berbilang Salinan (Multiple Copies)

Dengan menggunakan arahan COPY, pengguna dapat membuat berbilang salinan (Multiple
copy) daripada set pilihan objek dan titik asas. Antara pilihan yang ada dalam membuat salinan
berbilang ini adalah membuat salinan pada lokasi dan jarak yang tertentu daripada objek asal atau
secara automatik menyediakan ruang dan bilangan salinan yang tertentu dalam corak linear. Arahan
116
