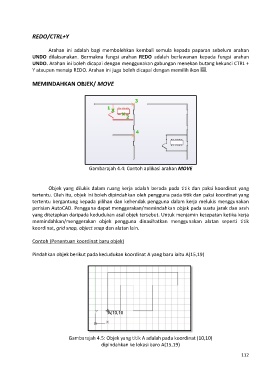

Page 124 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

REDO/CTRL+Y

Arahan ini adalah bagi membolehkan kembali semula kepada paparan sebelum arahan
UNDO dilaksanakan. Bermakna fungsi arahan REDO adalah berlawanan kepada fungsi arahan
UNDO. Arahan ini boleh dicapai dengan menggunakan gabungan menekan butang kekunci CTRL +
Y ataupun menaip REDO. Arahan ini juga boleh dicapai dengan memilih ikon .

MEMINDAHKAN OBJEK/ MOVE

Gambarajah 4.4: Contoh aplikasi arahan MOVE

Objek yang dilukis dalam ruang kerja adalah berada pada titik dan paksi koordinat yang
tertentu. Oleh itu, objek ini boleh dipindahkan oleh pengguna pada titik dan paksi koordinat yang
tertentu bergantung kepada pilihan dan kehendak pengguna dalam kerja melukis menggunakan
perisian AutoCAD. Pengguna dapat menggerakan/memindahkan objek pada suatu jarak dan arah
yang ditetapkan daripada kedudukan asal objek tersebut. Untuk menjamin ketepatan ketika kerja
memindahkan/menggerakan objek pengguna dinasihatkan menggunakan alatan seperti titik
koordinat, grid snap, object snap dan alatan lain.

Contoh (Penentuan koordinat baru objek)

Pindahkan objek berikut pada kedudukan koordinat A yang baru iaitu A(15,19)

Gambarajah 4.5: Objek yang titik A adalah pada koordinat (10,10)
dipindahkan ke lokasi baro A(15,19)

112
