Page 126 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

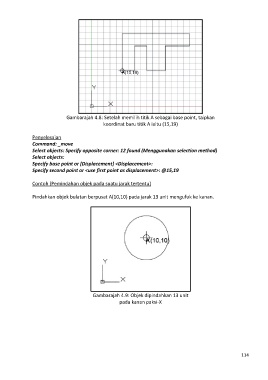

Gambarajah 4.8: Setelah memilih titik A sebagai base point, taipkan
koordinat baru titik A iaitu (15,19)

Penyelesaian
Command: _move
Select objects: Specify opposite corner: 12 found (Menggunakan selection method)
Select objects:
Specify base point or [Displacement] <Displacement>:
Specify second point or <use first point as displacement>: @15,19

Contoh (Pemindahan objek pada suatu jarak tertentu)

Pindahkan objek bulatan berpusat A(10,10) pada jarak 13 unit mengufuk ke kanan.

Gambarajah 4.9: Objek dipindahkan 13 unit
pada kanan paksi-X

114
