Page 127 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

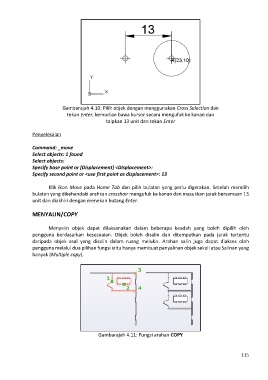

Gambarajah 4.10: Pilih objek dengan menggunakan Cross Selection dan
tekan Enter, kemudian bawa kursor secara mengufuk ke kanan dan
taipkan 13 unit dan tekan Enter

Penyelesaian

Command: _move
Select objects: 1 found
Select objects:
Specify base point or [Displacement] <Displacement>:
Specify second point or <use first point as displacement>: 13

Klik ikon Move pada Home Tab dan pilih bulatan yang perlu digerakan. Setelah memilih
bulatan yang dikehendaki arahkan crosshair mengufuk ke kanan dan masukkan jarak bersamaan 13
unit dan diakhiri dengan menekan butang Enter.

MENYALIN/COPY

Menyalin objek dapat dilaksanakan dalam beberapa keadah yang boleh dipilih oleh
pengguna berdasarkan kesesuaian. Objek boleh disalin dan ditempatkan pada jarak tertentu
daripada objek asal yang disalin dalam ruang melukis. Arahan salin juga dapat diakses oleh
pengguna melalui dua pilihan fungsi iaitu hanya membuat penyalinan objek sekali atau Salinan yang
banyak (Multiple copy).

Gambarajah 4.11: Fungsi arahan COPY

115
