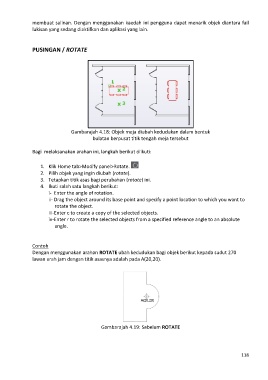

Page 130 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

membuat salinan. Dengan menggunakan kaedah ini pengguna dapat menarik objek diantara fail
lukisan yang sedang diaktifkan dan aplikasi yang lain.

PUSINGAN / ROTATE

Gambarajah 4.18: Objek meja diubah kedudukan dalam bentuk
bulatan berpusat titik tengah meja tersebut

Bagi melaksanakan arahan ini, langkah berikut diikuti:

1. Klik Home tab>Modify panel>Rotate.
2. Pilih objek yang ingin diubah (rotate).
3. Tetapkan titik asas bagi perubahan (rotate) ini.
4. Ikuti salah satu langkah berikut:
i- Enter the angle of rotation.
ii- Drag the object around its base point and specify a point location to which you want to
rotate the object.
iii-Enter c to create a copy of the selected objects.
iv-Enter r to rotate the selected objects from a specified reference angle to an absolute
angle.

Contoh
Dengan menggunakan arahan ROTATE ubah kedudukan bagi objek berikut kepada sudut 270
lawan arah jam dengan titik asasnya adalah pada A(20,20).

Gambarajah 4.19: Sebelum ROTATE

118
