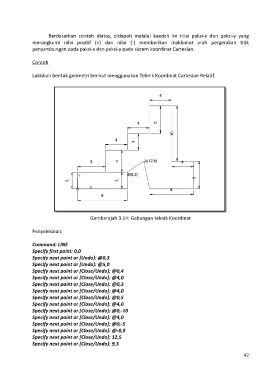

Page 54 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK
P. 54

Berdasarkan contoh diatas, didapati melalui kaedah ini  nilai paksi-x dan paksi-y yang
               merangkumi nilai  positif (+)  dan nilai (-)  memberikan maklumat arah  pergerakan titik
               penyambungan pada paksi-x dan paksi-y pada sistem koordinat Cartesian.

               Contoh

               Lukiskan bentuk geometri berikut menggunakan Teknik Koordinat Cartesian Relatif.




































                                         Gambarajah 3.14: Gabungan teknik Koordinat

               Penyelesaian:

               Command: LINE
               Specify first point: 0,0
               Specify next point or [Undo]: @0,3
               Specify next point or [Undo]: @5,0
               Specify next point or [Close/Undo]: @0,4
               Specify next point or [Close/Undo]: @4,0
               Specify next point or [Close/Undo]: @0,3
               Specify next point or [Close/Undo]: @4,0
               Specify next point or [Close/Undo]: @0,5
               Specify next point or [Close/Undo]: @4,0
               Specify next point or [Close/Undo]: @0,-10
               Specify next point or [Close/Undo]: @4,0
               Specify next point or [Close/Undo]: @0,-5
               Specify next point or [Close/Undo]: @-8,0
               Specify next point or [Close/Undo]: 12,5
               Specify next point or [Close/Undo]: 9,3

                                                                                                             42
