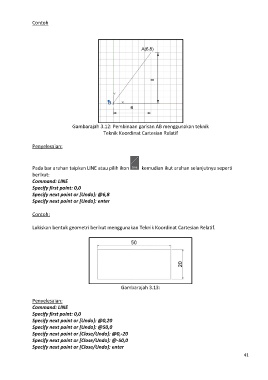

Page 53 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

Contoh

Gambarajah 3.12: Pembinaan garisan AB menggunakan teknik
Teknik Koordinat Cartesian Relatif

Penyelesaian:

Pada bar arahan taipkan LINE atau pilih ikon kemudian ikut arahan selanjutnya seperti
berikut:
Command: LINE
Specify first point: 0,0
Specify next point or [Undo]: @6,8
Specify next point or [Undo]: enter

Contoh:

Lukiskan bentuk geometri berikut menggunakan Teknik Koordinat Cartesian Relatif.

Gambarajah 3.13:

Penyelesaian:
Command: LINE
Specify first point: 0,0
Specify next point or [Undo]: @0,20
Specify next point or [Undo]: @50,0
Specify next point or [Close/Undo]: @0,-20
Specify next point or [Close/Undo]: @-50,0
Specify next point or [Close/Undo]: enter
41
