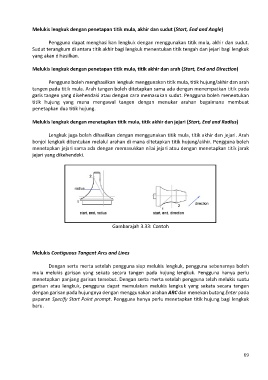

P. 81
Melukis lengkuk dengan penetapan titik mula, akhir dan sudut (Start, End and Angle)
Pengguna dapat menghasilkan lengkuk dengan menggunakan titik mula, akhir dan sudut.
Sudut terangkum di antara titik akhir bagi lengkuk menentukan titik tengah dan jejari bagi lengkuk
yang akan dihasilkan.
Melukis lengkuk dengan penetapan titik mula, titik akhir dan arah (Start, End and Direction)
Pengguna boleh menghasilkan lengkuk menggunakan titik mula, titik hujung/akhir dan arah
tangen pada titik mula. Arah tangen boleh ditetapkan sama ada dengan menempatkan titik pada
garis tangen yang dikehendaki atau dengan cara memasukan sudut. Pengguna boleh menentukan
titik hujung yang mana mengawal tangen dengan menukar arahan bagaimana membuat
penetapkan dua titik hujung.
Melukis lengkuk dengan menetapkan titik mula, titik akhir dan jejari (Start, End and Radius)
Lengkuk juga boleh dihasilkan dengan menggunakan titik mula, titik akhir dan jejari. Arah
bonjol lengkuk ditentukan melalui arahan di mana ditetapkan titik hujung/akhir. Pengguna boleh
menetapkan jejari sama ada dengan memasukkan nilai jejari atau dengan menetapkan titik jarak
jejari yang dikehendaki.
Gambarajah 3.33: Contoh
Melukis Contiguous Tangent Arcs and Lines
Dengan serta merta setelah pengguna siap melukis lengkuk, pengguna sebenarnya boleh
mula melukis garisan yang sekata secara tangen pada hujung lengkuk. Pengguna hanya perlu
menetapkan panjang garisan tersebut. Dengan serta merta setelah pengguna telah melukis suatu
garisan atau lengkuk, pengguna dapat memulakan melukis lengkuk yang sekata secara tangen
dengan garisan pada hujungnya dengan menggunakan arahan ARC dan menekan butang Enter pada
paparan Specify Start Point prompt. Pengguna hanya perlu menetapkan titik hujung bagi lengkuk
baru.
69
