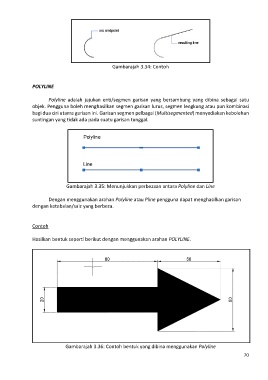

Gambarajah 3.34: Contoh
POLYLINE
Polyline adalah jujukan enti/segmen garisan yang bersambung yang dibina sebagai satu
objek. Pengguna boleh menghasilkan segmen garisan lurus, segmen lengkung atau pun kombinasi
bagi dua ciri utama garisan ini. Garisan segmen pelbagai (Multisegmented) menyediakan kebolehan
suntingan yang tidak ada pada suatu garisan tunggal.
Gambarajah 3.35: Menunjukkan perbezaan antara Polyline dan Line
Dengan menggunakan arahan Polyline atau Pline pengguna dapat menghasilkan garisan
dengan ketebalan/saiz yang berbeza.
Contoh
Hasilkan bentuk seperti berikut dengan menggunakan arahan POLYLINE.
Gambarajah 3.36: Contoh bentuk yang dibina menggunakan Polyline
