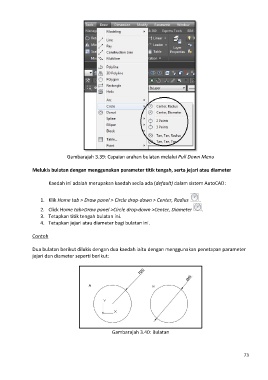

Gambarajah 3.39: Capaian arahan bulatan melalui Pull Down Menu

Melukis bulatan dengan menggunakan parameter titik tengah, serta jejari atau diameter

Kaedah ini adalah merupakan kaedah sedia ada (default) dalam sistem AutoCAD:

1. Klik Home tab > Draw panel > Circle drop-down > Center, Radius .

2. Click Home tab>Draw panel >Circle drop-down >Center, Diameter .
3. Tetapkan titik tengah bulatan ini.
4. Tetapkan jejari atau diameter bagi bulatan ini.

Contoh

Dua bulatan berikut dilukis dengan dua kaedah iaitu dengan menggunakan penetapan parameter
jejari dan diameter seperti berikut:

Gambarajah 3.40: Bulatan

73
