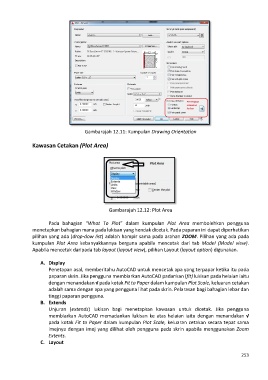

Page 265 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

Gambarajah 12.11: Kumpulan Drawing Orientation

Kawasan Cetakan (Plot Area)

Gambarajah 12.12: Plot Area

Pada bahagian “What To Plot” dalam kumpulan Plot Area membolehkan pengguna
menetapkan bahagian mana pada lukisan yang hendak dicetak. Pada paparan ini dapat diperhatikan
pilihan yang ada (drop-dow list) adalah hampir sama pada arahan ZOOM. Pilihan yang ada pada
kumpulan Plot Area kebanyakkannya berguna apabila mencetak dari tab Model (Model view).
Apabila mencetak daripada tab layout (layout view), pilihan Layout (layout option) digunakan.

A. Display
Penetapan asal, memberitahu AutoCAD untuk mencetak apa yang terpapar ketika itu pada
paparan skrin. Jika pengguna membiarkan AutoCAD padankan (fit) lukisan pada helaian iaitu
dengan menandakan √ pada kotak Fit to Paper dalam kumpulan Plot Scale, keluaran cetakan
adalah sama dengan apa yang pengguna lihat pada skrin. Pelarasan bagi bahagian lebar dan
tinggi paparan pengguna.
B. Extends
Unjuran (extends) lukisan bagi menetapkan kawasan untuk dicetak. Jika pengguna
membiarkan AutoCAD memadankan lukisan ke atas helaian iaitu dengan menandakan √
pada kotak Fit to Paper dalam kumpulan Plot Scale, keluaran cetakan secara tepat sama
imejnya dengan imej yang dilihat oleh pengguna pada skrin apabila menggunakan Zoom
Extents.
C. Layout

253
